Плинт MT-3530 предназначен для применения в составе кроссового оборудования связи. Используется для оконечной заделки, подключения, соединения, переключения и контроля пар симметричных медных кабелей.
Плинт применяется в кроссовых шкафах, боксах, распределительных устройствах и других узлах коммутации кабельных линий связи.

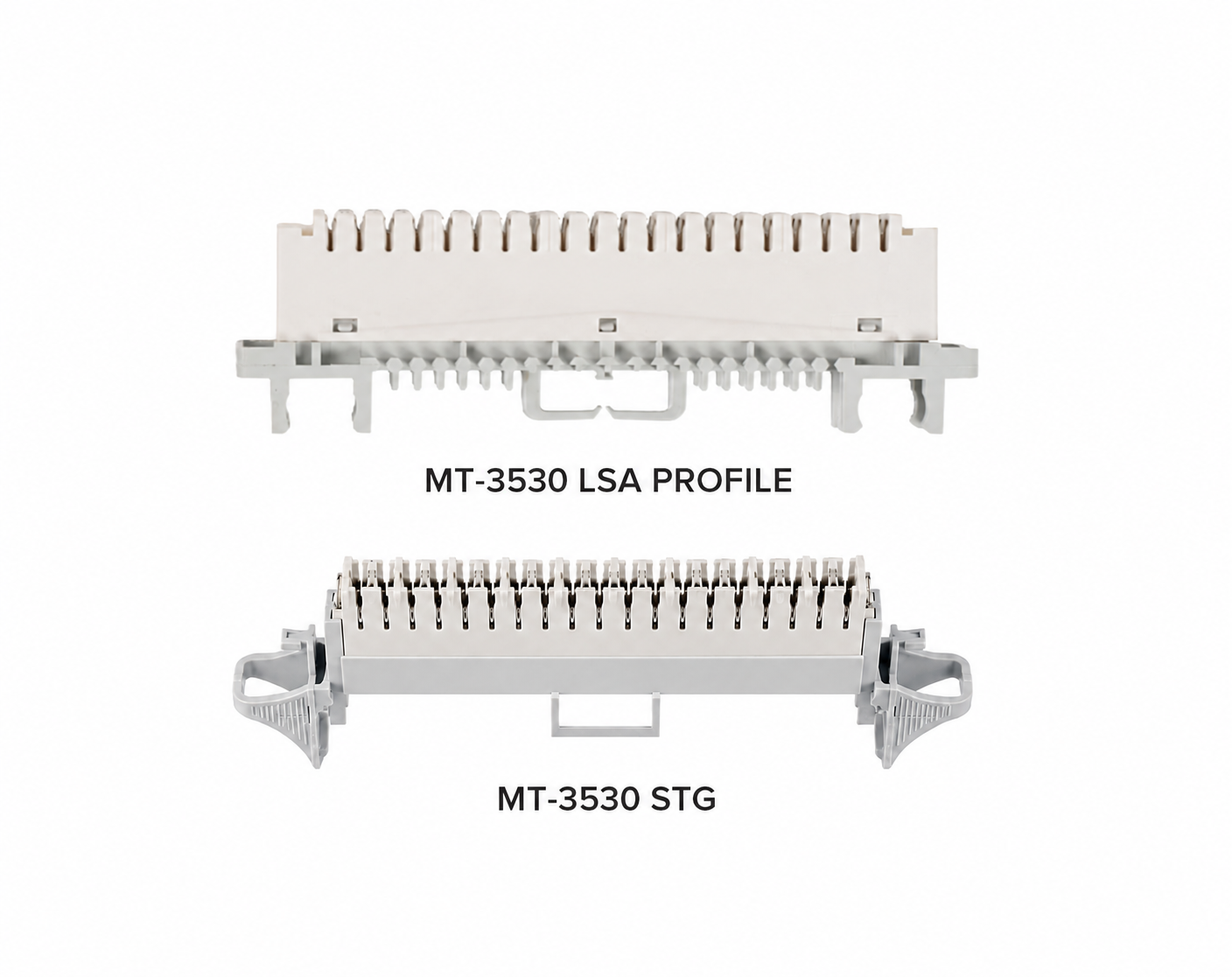

Модель выпускается в двух вариантах исполнения:
MT-3530 STG — исполнение HD, 10 пар, нормально-замкнутые размыкаемые контакты.
MT-3530 LSA PROFILE — исполнение LSA PROFILE 2/10, 10 пар, нормально-замкнутые контакты, установка на профильные направляющие, монтажные хомуты или DIN-рейку через адаптер.
По запросу
Характеристики:

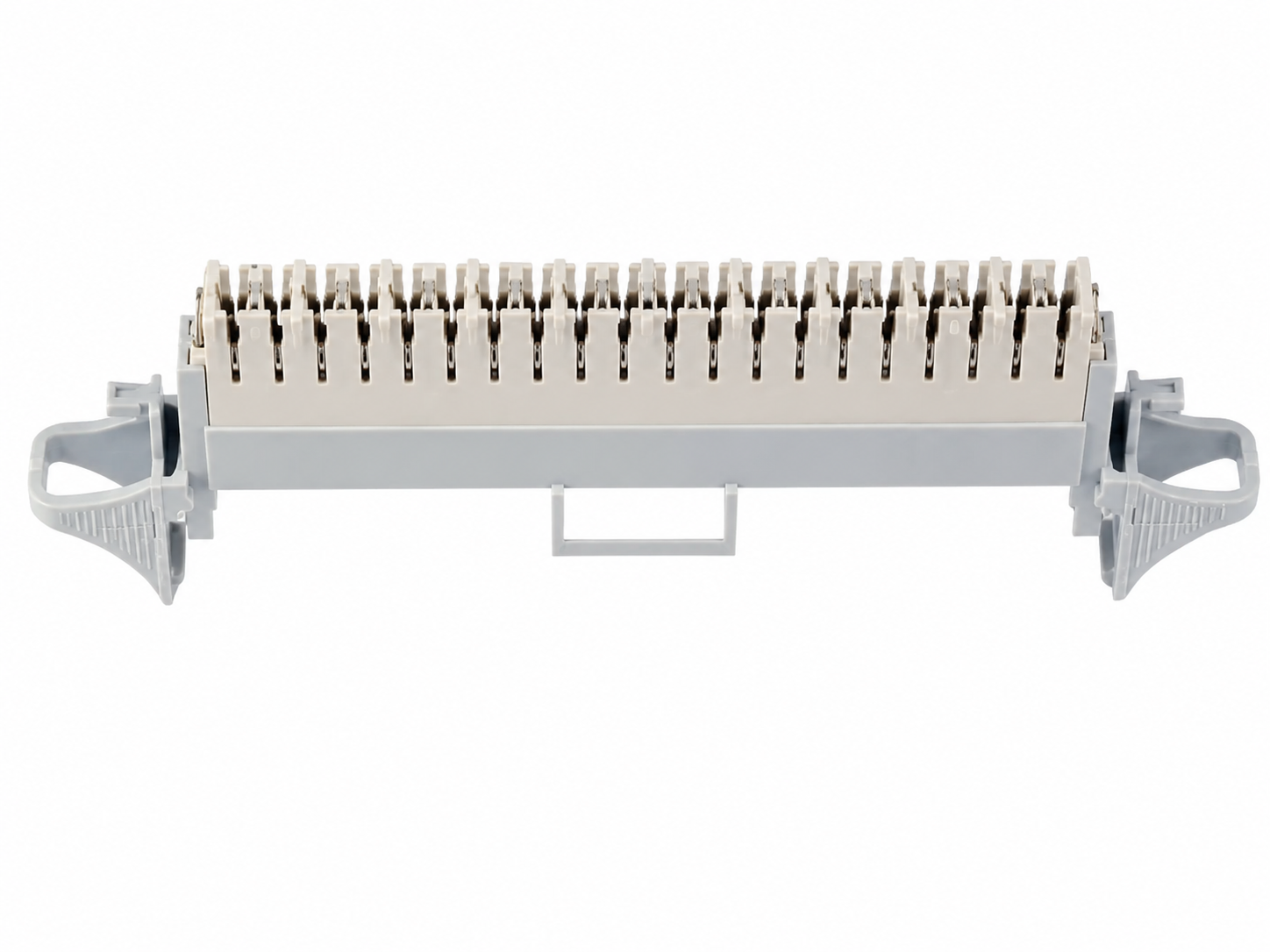

MT-3530 STG выполнен в исполнении HD и рассчитан на подключение 10 пар.
Плинт имеет нормально-замкнутые размыкаемые контакты и обеспечивает подключение медных жил симметричных кабелей диаметром от 0,4 до 0,8 мм.
Проходное контактное сопротивление составляет не более 0,01 Ом.
Количество безопасных подключений к контакту — не менее 200.
Количество размыканий с помощью размыкателя — не менее 70.
Плинт может иметь маркировку маркировку пар 0…9 (или 1…0 по техническому заданию) и предназначен для эксплуатации при температуре от −50 до +50 °C.
MT-3530 LSA PROFILE выполнен в исполнении LSA PROFILE 2/10 и рассчитан на подключение 10 пар.
Плинт предназначен для установки на профильные направляющие.
Контакты обеспечивают врезку проводов с однопроволочными жилами диаметром 0,35–0,68 мм и изоляцией диаметром до 1,6 мм, а также подключение многопроволочных жил.
Проходное контактное сопротивление составляет не более 0,01 Ом, сопротивление изоляции — не менее 50 000 МОм.
Электрическая изоляция выдерживает напряжение 1500 В частотой 50 Гц в течение 1 минуты.
Количество подключений на контакт — не менее 200, количество соединений и разъединений в контактной группе — не менее 750.
Плинт может иметь маркировку маркировку пар 0…9 (или 1…0 по техническому заданию) и предназначен для эксплуатации при температуре от −40 до +70 °C, относительная влажность воздуха при эксплуатации — до 95 %.
Межцентровое расстояние установки — 95 мм.
Материал корпуса — PBT, покрытие контактов — серебро, цвет корпуса — белый, масса — около 0,060 кг.
